안녕하세요,
산업용 전자장비 수리플랫폼, 엔지니어스톡입니다.
이번 포스팅은 렉스로스 컴팩트 컨버터 수리완료기입니다.
모델명은 hcs01.1e-w0006-a-02-b-et-ec-nn-l3-nn-fw 이구요.
F8069 알람발생으로 수리맡겨주셨습니다.
Rexroth compact converter
hcs01.1e-w0006-a-02-b-et-ec-nn-l3-nn-fw 점검 및 수리
F8069 에러는 +/- 15V DC에러로
드라이브 로직 전원공급장치 부분 문제인것으로 메뉴얼에는 확인됩니다:)
엔지니어는 바로 제품내부 점검을 진행했어요!

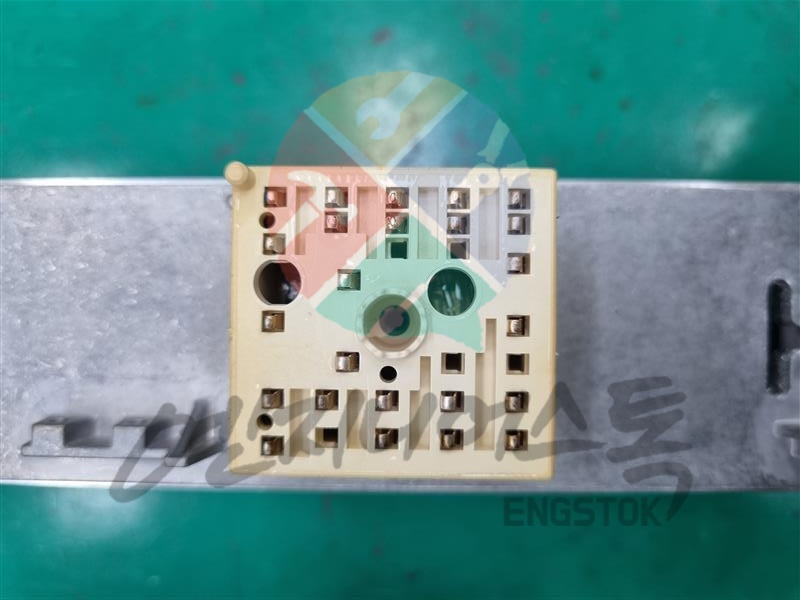

가장먼저, 드라이브의 IGBT모듈을 점검했어요.
모듈자체가 노후화 되어있긴하지만 이상없는것으로 확인되었습니다.

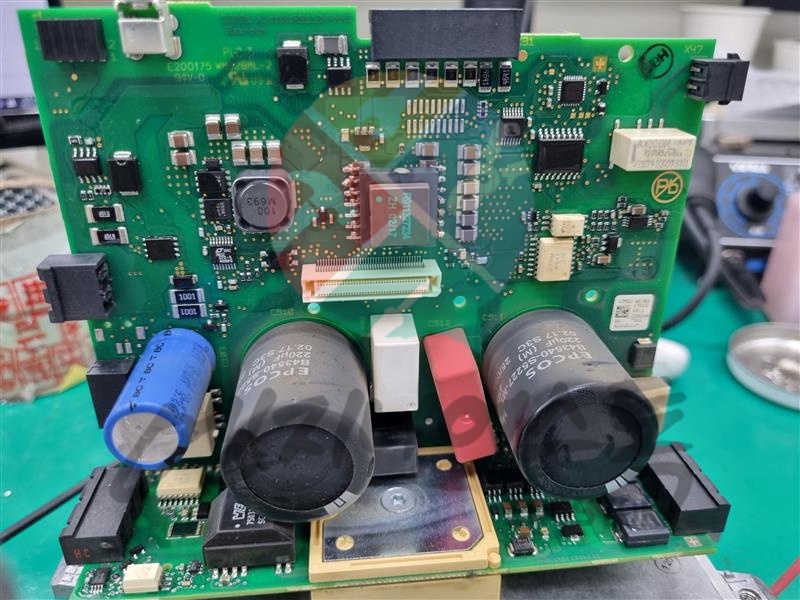

그 다음, 연결되어있는 보드들의 정밀점검을 진행했어요.
필름콘덴서, 대용량콘덴서, 릴레이에는 이상이 없었구요.

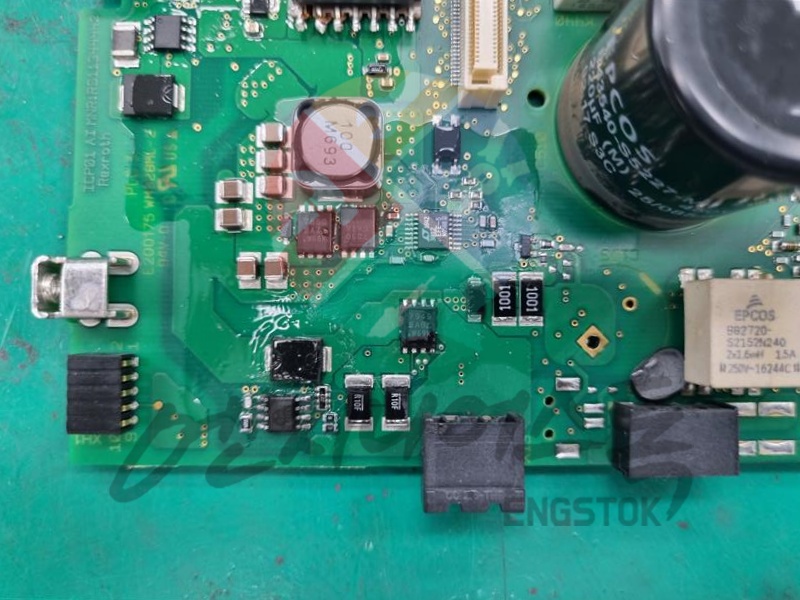

TR로 추정되는 부품 불량이 의심되는 상황!
의심이 된다면 교체하는게 제일이에요!:)

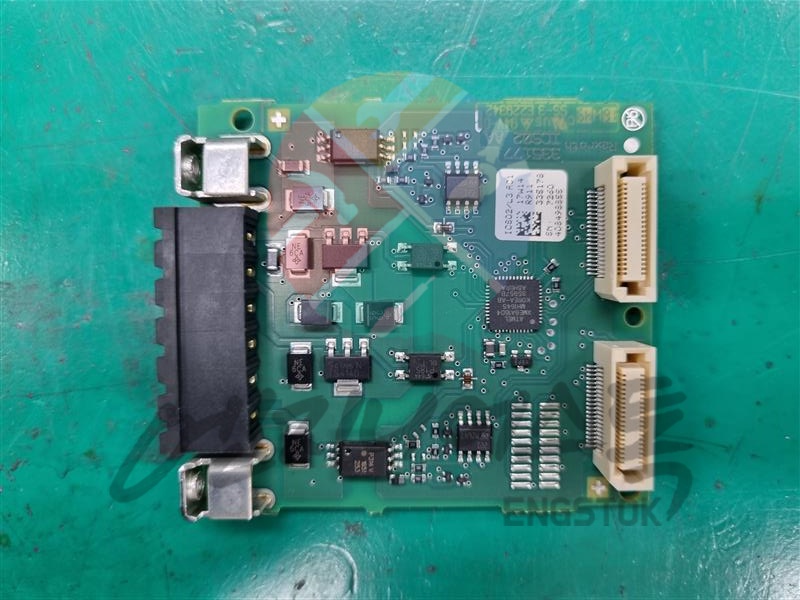

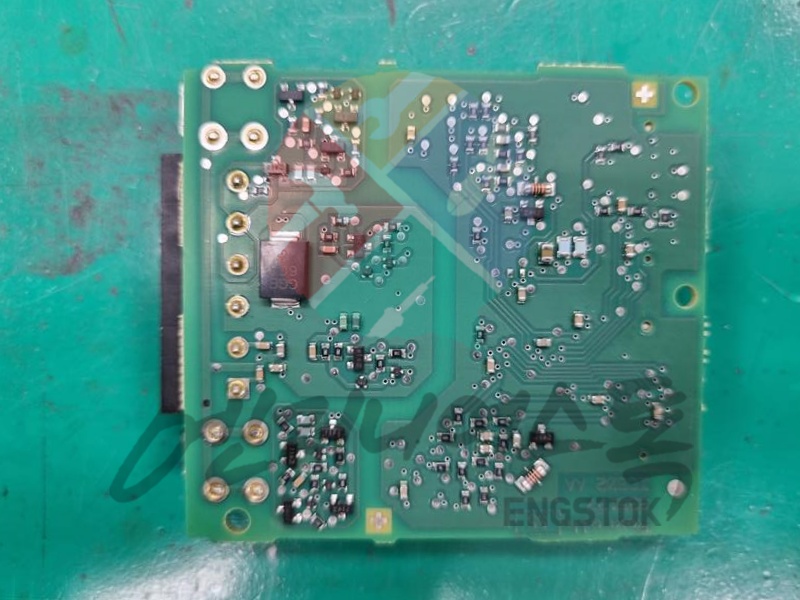

그 다음은 24V 입력단 부분 점검을 진행했습니다.
이 부분에는 스위칭 관련 IC들이있어 해당 부분에 원인이 있다면 동작에 문제가 있을것으로 판단했어요.

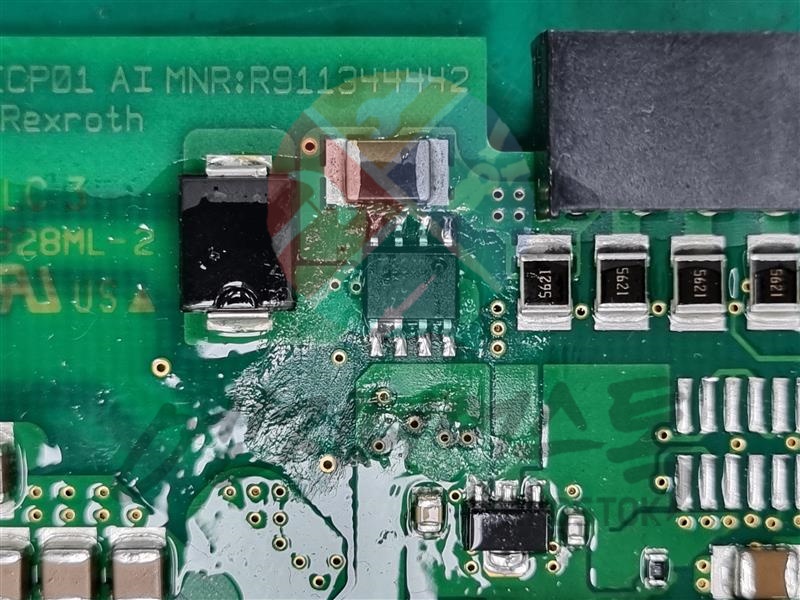

역시 스위칭관련IC불량이 확인되어 부품 수급 및 교체를 진행했습니다.
엔지니어는 추가로 레귤레이터불량까지 확인하여 교체진행했습니다.
문제 및 의심스로운 소자들을 전부 교체하여 컨버터 수리를 마쳤어요!:)
그리고 다시 컨버터를 재조립하여 전원테스트를 진행했습니다.
제어부 전원인가시 부팅 확인했구요.
메인전원인가시 이상현상은 없었어요!
그리고 문제의 F8069 알람클리어까지 확인되었습니다:)
현장으로 정확한 테스트차 출고했구요.
현장에서도 문제의 알람발생없이 정상적으로 잘 동작된다고 피드백 주셨습니다!
